3.3V PCI Clamp

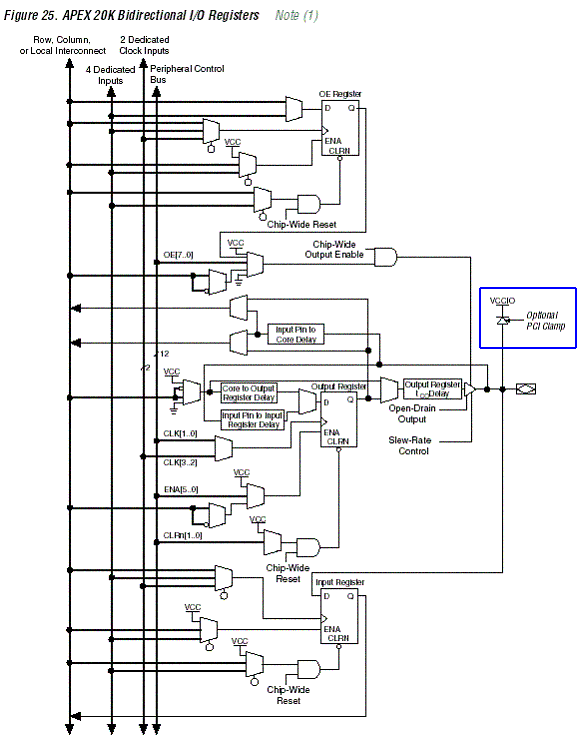

I/O 특성 중의 하나인 3.3V PCI Clamp란, 위의 그림에서 보는 바와 같이 각 I/O에 선택할 수 있는 PCI Clamp diode를 말한다... 예를 들어, VCCIO가 3.3V에서 동작되고, 어떤 핀에 PCI Clamp diode가 적용되었다면, compiler는 그 핀이 VCCIO까지의 전압, 즉 2.5V나, 3.3V(VCCIO레벨을 넘지 않는 전압)로 구동될 수 있게 한다... 또 다른 예로, VCCIO가 2.5V에서 동작된다면, Clamp diode가 적용된 핀은 2.5V까지에 의해서만 구동 될 뿐, 3.3V나 5V로는 구동할 수 없게 만든다... 즉, PCI 호환이 가능하게 만드는 것이다. 이 기능은 다른 시스템에서의 overshoot를 제한하는 목적으로도 사용한다...
PCI Clamp는 ACEX1K, APEX20K, APEX II, ARM-based Excalibur, FLEX 10KE, Mercury, Stratix 에서만 지원된다...
How to assign in QuartusII?
- Assignment Organizer를 연다...
- Options for Individual Nodes & Entities를 extend한다...
- Click here to add a new assignment를 클릭한다...
- 오른쪽 Assignment의 Name 리스트에서 PCI I/O를 찾아 Setting란에 ON 또는 OFF를 선택하고 Add한다...
**이 옵션은 I/O핀이나, Top-level Entity에 대해서만 유효하고, 나머지 경우에 대해서는 모두 무시한다...
|
